矽膠材料（liào）相比絕大多數朋（péng）友（yǒu）都知道，矽膠材料製作的矽（guī）橡膠產品也有相對部分的朋友了解，不過知道了矽膠這（zhè）種（zhǒng）東西你可能還是對它的材（cái）料特性不 夠了解（jiě），其實（shí）在合成橡膠材料中當中（zhōng），矽膠也可分為多種不同的化合材（cái）料合製而成（chéng），不同的矽膠產品選用不同的矽（guī）膠材料所製作，其性能與運用 領（lǐng）域都不相為謀，你了解它們的分類了嗎？

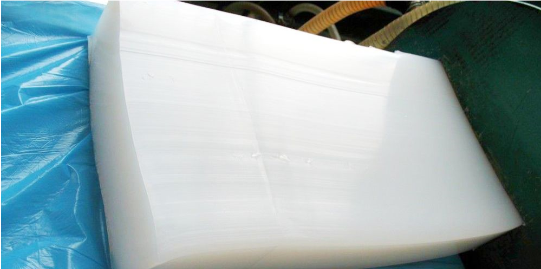

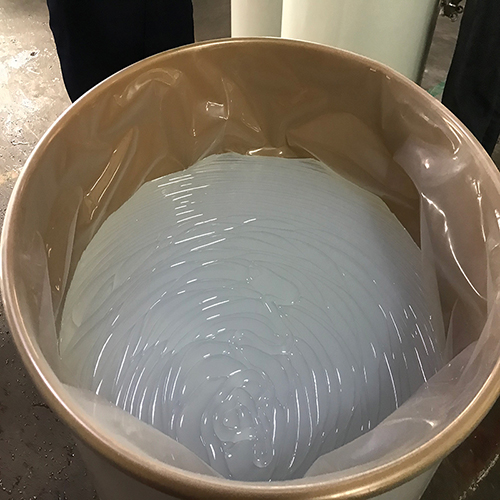

　　矽橡膠材料的（de）種類區分：

　　一、二甲基矽橡膠

　　二（èr）甲基矽橡膠是（shì）投入商業化生產最早的一（yī）種矽橡膠，可在-60～200℃範圍內（nèi）保持良好的彈性，耐老化（huà）性能好（hǎo），有優異的電絕緣性能以及防潮、防 震和生理惰性等特性。

　　二甲基矽橡膠主要用於強物塗覆，也可製成各種擠出矽膠製品及壓延矽橡膠製品（pǐn）用（yòng）於機電（diàn）、航空、汽車及醫療等行業。但由於二甲基矽橡膠硫化 活性低，用（yòng）於製造比較厚比較大的矽膠產品時，硫化困難，內層易起泡且高（gāo）溫壓（yā）縮永久變形大，故目前已被甲（jiǎ）基乙烯基矽橡膠所取代。

　　二、甲基乙烯（xī）基（jī）矽橡膠

　　由於矽橡膠大分子（zǐ）結構中引入少量乙烯（xī）基可大大改善矽橡膠的硫化加工性能，因此在目前應（yīng）用的矽橡膠中，大多含有乙烯基。甲基乙烯基矽橡膠 是（shì）最通用的一種矽橡（xiàng）膠（jiāo），目前在國內外矽橡膠的生產中（zhōng）占主導地位。

　　由於它在側鏈上引入部份不飽和的乙烯（xī）基，使（shǐ）它（tā）的加工性能和物理機械性能均優於二個基（jī）矽橡膠。它除具有二甲基矽（guī）橡膠一般特性外， 還具有較 寬的使用溫度範圍，可在一60～260℃範圍（wéi）內保持良好彈性，它（tā）比二甲基矽橡膠容易硫化（huà），具有（yǒu）較小的壓縮永久變形，較好的（de）耐溶劑的膨脹性和耐 高壓（yā）蒸汽的穩定性（xìng）以及優良的耐寒性等，而且又因為采用活性較低的過氧化物進行硫化，從而減少了（le）硫化時產（chǎn）生氣泡（pào）及橡膠穩定性差的弱點。

　　一般用甲（jiǎ）基（jī）乙烯基矽橡膠可製做厚度（dù）較大的製品。甲基乙烯基矽橡膠製品是（shì）矽橡膠中應用最廣泛的品種，近年來不斷湧現的各（gè）種（zhǒng）高性能和特殊用途的矽橡膠，大都是以乙（yǐ）烯基矽（guī）橡膠為基礎膠，例如高強度矽橡膠、低壓（yā）縮永久變形矽橡膠、高溫硫化矽（guī）橡膠、耐熱導電矽橡膠（jiāo）和醫用矽橡膠（jiāo）等 多（duō）種材料。

　　甲基乙烯基（jī）矽橡膠在航空工業（yè）上，廣泛用作（zuò）矽膠墊（diàn）圈、矽膠密封材料及易碎、防震部（bù）件的保護層；在電氣工業中可作電子元件等高級絕緣材料（liào），耐高溫電位器的動態密封圈，地下長途通信裝備的密封圈；在醫學上，由於甲基乙烯基矽橡膠對人體的生理反應小、無毒，故用作外科整形、人造心髒瓣膜、血管等。

　　三、甲基苯基乙烯基矽橡膠

　　甲基苯基乙烯基矽橡膠是在甲基乙（yǐ）烯基矽橡膠的分（fèn）子鏈中（zhōng）引入甲基苯基矽氧鏈節或二苯基矽氧鏈節而得的產品。

　　在聚（jù）矽氧烷的側基上引入苯基，由（yóu）於破壞了二甲基矽氧烷結構的規整性，大大降低了聚（jù）合物（wù）的（de）結晶溫度，擴大了（le）該聚合物材料的低溫應用範圍。 因此，甲基苯基乙烯基矽橡膠除了具（jù）有甲基乙烯基矽橡膠所有的（de）壓縮永久變形小、使用溫（wēn）度範圍寬、抗氧化、耐（nài）候、防震、防潮和良好的電氣絕 緣性能外，還具有卓越的耐低溫、耐燒蝕和耐輻照（zhào）等性能。。

　　這些性能隨分子鏈中苯基含量的不同而有所變化， 一般來說，苯基含量（苯基與矽原子之（zhī）比）在（zài）5～10％時稱低（dī）苯基矽橡膠，它（tā）具有獨特的耐寒（hán） 性能，在-70～-100℃仍能保持膠的彈性，是所有矽橡（xiàng）膠（jiāo）中低溫性能最好的一種，加之它（tā）兼有甲基乙烯基矽橡（xiàng）膠的優點且成本不高，因此大有取代 甲基乙烯（xī）基（jī）矽橡膠趨勢。苯基含量20～40％時稱中苯基矽橡兼有甲基乙烯基矽橡膠（jiāo）的優點且成本不高，因此大（dà）有取代甲基乙烯基矽橡膠趨勢。

　　苯基含量20～40％時稱中（zhōng）苯基矽橡膠，它具有卓越的耐燃特性，一旦著（zhe）火可以自熄。苯基含量在40～50％時稱高苯基矽橡膠，它具有優異（yì）的（de）耐輻 射性能， 耐γ- 射（shè）線為1xI08 倫琴。一般說來，隨（suí）著苯基（jī）含量的增加，矽橡膠分子鏈（liàn）的剛性逐漸增大，矽橡膠的耐低溫性能逐漸下降，但隨著苯 基含量的（de）增加，提高了（le）硫化膠的耐燃性和耐輻照性。

　　甲基苯基乙烯（xī）基矽橡膠是宇航工業、尖端技術和國民經濟（jì）其它部門的重（chóng）要（yào）材料（liào）之一，可（kě）供製做各種模壓和擠出製品用作航空工業的耐寒橡（xiàng）膠（jiāo）和用 於耐燒蝕、耐熱老化或（huò）耐輻（fú）射部位的密封圈（quān）、墊、管（guǎn）材和棒材等。

　　四（sì）、氟矽橡膠

　　氟矽橡膠是（shì）指γ-三氟丙基甲基聚矽氧烷。氟矽橡膠具有優良的耐化學物質、耐（nài）溶劑和耐潤滑油性能，此種矽橡膠在非極性溶劑中的膨脹率小， 耐 寒性及熱穩定性好，抗（kàng）著火性也好，故在飛（fēi）機、火箭、導彈、宇宙飛行、石油化工中用作與燃料油和潤滑油接觸膠管、墊片（piàn）、密封圈、燃料箱村 裏等，也可用於製造耐腐蝕的衣服（fú）、手套以及塗（tú）料、粘合劑等。

　　五、腈矽橡膠

　　由於聚合（hé）物分子側鏈中含（hán）有β-腈乙基（jī）或γ-腈丙基強極性基團，大大增加了分子鏈間作用力，提高（gāo）了耐油、耐溶劑（jì）性能（néng）。同時（shí），由（yóu）於引入一定量 的腈烷基，破壞了聚合物（wù）結構的規整性，也大大改善了耐寒性。腈烷基（jī）的類型及其含（hán）量，對性能影響很大，如含有7.5克分子％γ-腈丙（bǐng）基的矽橡 膠，低溫性能與低苯基矽橡膠相似（其玻璃化溫度為-114.5℃），耐（nài）油性比苯基矽橡膠好。

　　隨γ-腈丙基含量增加至33～50克分子％，耐寒性降低，耐油性改善。用β-腈乙基代替（tì）γ-腈（jīng）丙基能（néng）提高腈（jīng）矽橡膠的耐熱性，可耐250℃熱（rè）空氣（qì）老 化。

　　腈矽橡膠的（de）主要優（yōu）點是耐油和耐浴劑的（de）性能優異，可（kě）在-60～180℃的範圍內保持彈性，因此，可做成耐（nài）油橡膠製品用於航空工業、汽車工業和（hé）石 油工業上；也可作為高性能飛行器的環境密封劑（jì）及油箱密封劑，在（zài）-54℃至（zhì）200℃以（yǐ）上能保（bǎo）持密封（fēng）。腈矽橡膠可用普通設備進行加工。

　　六、苯（běn）撐矽橡膠

　　苯撐（chēng）矽橡膠的主要特點是具有優良的耐輻射（shè）性（xìng）能，其耐輻射性能為通（tōng）用（yòng）的甲基乙烯基矽橡膠的10～15倍，為（wéi）高苯基矽橡（xiàng）膠的5～10倍，因此，可用 於宇航工（gōng）業、原子能工（gōng）業和核反應堆等作為耐高能輻射的電纜、護（hù）套（tào）、墊圈以及熱收縮管等。

　　七、乙（yǐ）基矽橡膠

　　在聚矽氧烷側鏈上引入乙基製得的二乙基矽橡膠，其突出的（de）性能是耐寒性特別好，耐寒性優於二甲基矽橡膠和一般（bān）的甲（jiǎ）基乙烯（xī）基矽橡膠。乙基含 量越高（gāo），耐（nài）寒性越好。但乙基的反應活性比甲（jiǎ）基大，因此（cǐ），隨乙基含量越大，耐熱性（xìng）隨之下降。作為低溫（wēn）使用的（de）乙（yǐ）基矽橡膠，以在聚合物中含有 二乙基矽氧（yǎng）鏈節為8克分子％為宜。乙基矽橡膠的使（shǐ）用溫度一般為-70--200℃。

　　八、矽氮橡膠

　　矽氮橡膠（jiāo）的主要（yào）優點是具（jù）有卓越的熱穩定性， 在430～480℃不分（fèn）解，有的甚至能耐500℃以上的高溫（wēn）。矽氮橡膠的突出弱點是水解穩定性差，曾（céng）一 度被（bèi）認為沒有發展前途。後來發（fā）現主鏈中引入環二矽氮烷的聚合物具有很好的熱穩（wěn）定性。用矽芳撐（chēng）改性的含（hán）環二（èr）矽氮（dàn）烷的彈性體，在空氣中加熱 到425℃不失重，570℃時失重僅為10％，且具有較好的（de）水解穩定性。
