橡膠材質是我們生（shēng）活當中比較廠家的一類橡膠產品，比（bǐ）如橡膠圈，橡膠皮（pí）帶（dài），輪胎以及橡膠墊子等（děng）等種類的配件，不過不知道你們有沒有發（fā）現橡膠材質的一個現象，很多橡膠製品種類的材（cái）料在成型過後導（dǎo）致發白，這這現象是橡膠工藝的吐霜（shuāng）的表現，相信生活中很多人（rén）肯定都沒有見過這一幕，今天就為大家（jiā）講解橡膠材料發白的前應後果！

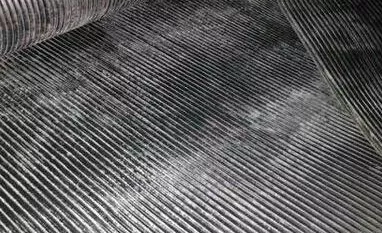

噴霜

　　橡膠製品有未硫化橡（xiàng）膠（以下稱膠料）和硫化橡膠（jiāo）（以下稱製（zhì）品）之分，橡膠噴（pēn）霜就包含膠料外表噴霜和製品外表噴霜。噴霜（bloom）是液體或固體配（pèi）合劑由橡膠內部搬遷到橡膠外（wài）表的表象。可見橡膠內部配合劑分出，就構成了噴霜。對橡膠（jiāo）噴霜的方（fāng）式歸納起來，大體分為三種。

　　即噴粉、噴蠟、噴油（也稱滲出）。

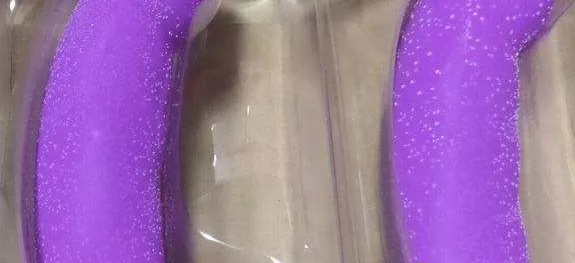

　　噴粉是硫（liú）化劑、促進劑、活（huó）性劑、防老劑、填（tián）充劑等粉狀配合劑分出（chū）在橡膠外表，而構成一層粉狀物。

　　噴（pēn）蠟是白臘（là）、地蠟等蠟狀物（wù）分出在橡膠外表，而（ér）構成一層蠟膜。

　　噴油是軟化劑、增粘劑、潤（rùn）滑劑、增塑劑等液態配合劑分出（chū）在橡膠外（wài）表（biǎo），而（ér）構（gòu）成一（yī）層油（yóu）狀物。

　　在（zài）實踐中，橡膠外表噴霜的（de）方（fāng）式有時是以一種方式呈現，有時卻是（shì）以（yǐ）兩種或（huò）三（sān）種（zhǒng）方式（shì）一起呈現。

　　噴（pēn）霜產生的原因

　　（1）配方規劃不妥：

　　飽滿噴出：常見於硫磺，促進劑，活性劑，防老劑（jì）

　　搬遷噴出：常見於加工助劑，防（fáng）老劑，抗靜電劑

　　硫化係統低分子物質過量應力噴出：常見於無機（jī）填料（liào）：如碳酸鈣。

　　（2）技術（shù）操作不妥：

　　混煉不均構成渙散不良，部分超越飽滿度；

　　煉膠溫度過高，使配合劑部（bù）分過量；

　　稱量不精確（多（duō）稱（chēng），少稱，漏稱（chēng），錯稱）；

　　硫化溫度過高，高分（fèn）子降解構（gòu）成噴霜；

　　硫化（huà）溫度（dù）過低，構成反（fǎn）響不完全而發作的欠硫噴霜

　　（3）原材料質量（liàng）：

　　因產地原料不一樣、製法不一樣、技術不一（yī）樣、批量不一樣原材料有很（hěn）大不同（tóng），生膠（jiāo）的組成技術，聚合溫度，催化劑，組成單體等的區別，致使溶解度的不一樣。純度、水分、灰（huī）分、pH值、物理性（xìng）能等發作改變。

　　（4）貯存條件差（chà）：

　　配合劑在橡膠中的溶解度通常都是跟著溫度的升降而升降，橡膠貯存時所受的壓（yā）力、周圍空（kōng）氣的濕度以及時刻對配合劑的（de）溶解度也有影響，通常情況下影響不大。可是，若（ruò）是壓力較大，受壓部位橡膠（jiāo）中的配合劑就會構成晶核，分出於橡膠外表，構成（chéng）噴霜；若是空氣的濕度過大，橡膠中極性大的（de）配合劑對生膠（非極性（xìng））的效果削（xuē）弱，配合劑（jì）溶解度降低，然後致使噴霜；貯存時刻越長，橡（xiàng）膠外表噴霜越顯著，因為貯存環境中空氣的溫度（dù）和濕度跟著（zhe）季節的改變而改變，很容易造成配合劑的溶解度發作改變，然後致（zhì）使噴霜。

　　（5）橡膠老化

　　橡（xiàng）膠老化（huà）會導致硫化膠完好（hǎo）的均衡的網狀結構發生損壞，然後也損壞了橡膠係統內各種配合劑與生膠（jiāo）分（fèn）子以及配（pèi）合劑之間的化學或物理的聯係，降（jiàng）低了配合劑在橡膠係統內的溶解度。因而，那（nà）些部分處（chù）於（yú）過飽滿狀況的配合劑便（biàn）會從橡膠中遊離分出（chū），構成噴霜（shuāng）。

　　噴霜的解決方法

　　除霜劑對（duì）某些促進劑及填充劑過量（liàng）添（tiān）加或溫度變化造（zào）成的噴霜（shuāng）現象（xiàng）有很強的分解力及抑製力。效果（guǒ）持久（jiǔ），可使製品噴霜（shuāng）現象得到消除，且對製品性能不產生影響。同時本品對（duì）矽橡膠製品具有明顯的補強效果（guǒ）。
