矽（guī）膠製品

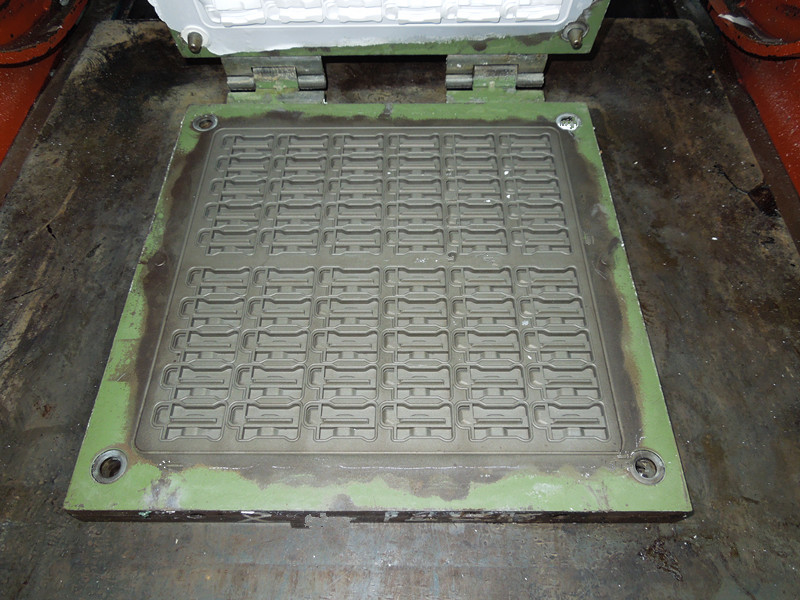

    在矽膠（jiāo）製品（pǐn）廠家生產加工產品是常常會遇（yù）到一些模具（jù）上麵的問題，在模具當中生產產品時（shí）與模具的選擇（zé）有很大（dà）影響，比如產品的生產往往開發（fā）做出不都與模具的鋼材有關聯，模具的回啤（pí）次數，與模（mó）具的剪口，模具表麵亮度和模具表麵耐腐蝕性的強度有直接關係，而在製作不同材質（zhì）的硬度和性能產品或者量大需要長期生產時（shí）都會（huì）選取不同材質的鋼材來製作模具。而（ér）矽橡膠（jiāo）模（mó）具當（dāng）中（zhōng）常用的鋼材有哪（nǎ）些？

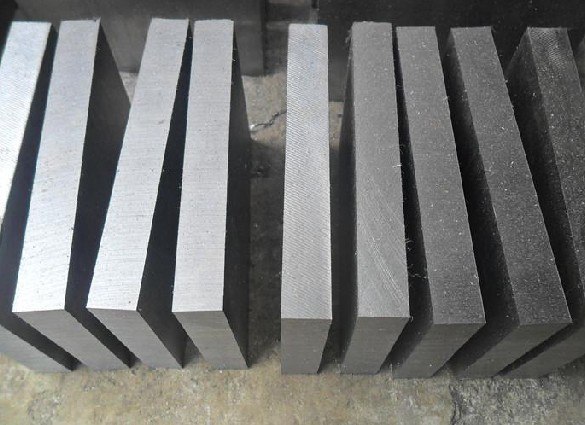

    50#鋼因為各國的標準不同其（qí）編（biān）號也不（bú）同（美國標準編號: AISI 1050~1055；日本（běn）標準編號: S50C ~ S55C；德國標準編號（hào）：1.1730。國內也有人稱中炭鋼或45#鋼，香（xiāng）港稱為王牌（pái）鋼，此鋼材的硬度為：HB170~HB220，價格便宜（yí），加工容易，冷變形塑性低、焊接性能、淬透性差，但無回（huí）火脆（cuì）性，切（qiē）削性能尚可。一（yī）般在正（zhèng）火或淬火、回火下使用，用於製造耐磨性要求不高。所以一般矽膠製品（pǐn）廠家（jiā）常見的（de）模具（jù）生產都是采用它製作！

    p20鋼，美國、日本、新加坡、中（zhōng）國大陸及香港地區標準編號：AISI P20。德國等部分歐洲國家編號：DIN:1.2311、1.2378、1.2312) P20鋼材是一種模具焊材的型號，預（yù）先硬化處理至（zhì）285-330HB（30-36HRC），可直接用於製模（mó）加工，並具有尺寸穩定性好的特點，預硬鋼材才可滿足一般用途需求，模具壽命可達50W模次 .  。如經過氮化加（jiā）硬處理可得到高硬度表層組織，氮化後的表層硬度達到650-700HV （57-60HRC）模具壽命可達到100萬（wàn）次以上，氮化層（céng）具有組織致密，光滑特點，模具的脫模性及（jí）抗濕空氣及堿液腐蝕性能提高。

    718模具鋼材是繼（jì）P20基礎上發展起來的改（gǎi）進型鋼號，718隻在P20鋼材上增加了5HRC的硬度其品質上有較大改進，使之填補P20模具鋼材的不（bú）足，滿足P20模具鋼材達不到要求的場合。鋼材特長： 拋光 ,電蝕,焊補性與切削加（jiā）工性良好 出廠狀態： 經硬化及回（huí）火至HB290-330 。真空脫氣精煉處理鋼質純淨，適合要求拋光或（huò）蝕紋加工熱壓模。 預硬狀態供貨，無需在熱處理可（kě）直接（jiē）用於模具（jù）加工，縮短工期。 經鍛軋製加工，組織致密（mì），100%超聲波檢驗，無氣孔，針眼缺陷。S136鋼材（cái）淬回（huí）火狀態下（xià）使用（硬度48-54HRC）,為（wéi）滿足長期工作或製件數量（liàng）達（dá）100萬件以上壽（shòu）命要求，更為適宜的使用（yòng）方法應做（zuò）淬火低溫回火處理後硬度可達到48HRC以上，具有更好的拋光性及更出色（sè）的耐蝕性能。 目前是應用最廣（guǎng）泛的通用（yòng）型塑料，矽橡膠模具鋼材的典（diǎn）型鋼號。通常被稱作“高級”熱壓成型模具鋼材。

    (S136) 隨（suí）著熱成型（xíng）模具市（shì）場對（duì）品質的不斷提升，更多的需要模具鋼材的韌性，抗腐（fǔ）蝕性及整體硬度的完美集合S136被證明能滿足這些要（yào）求（qiú）。其出廠硬度可達HB250, 就經過200度價位後其表硬度仍然（rán）可達HB220。有著（zhe）優良（liáng）的拋（pāo）旋光性 ，優良的耐磨性 ，優良的機械加工性，淬火時具有優良的穩（wěn）定性。從而（ér）在長期（qī）使用後模穴表（biǎo）麵仍然維持原先的光滑（huá）狀態。模具在潮濕的環境下操（cāo）作後存放時，不（bú）需要特別的保護大大的降低了生產成本 ，由於模具冷卻水（shuǐ）道不受腐蝕的影響（不象普通模（mó）具鋼），熱傳（chuán）導特性（xìng）、冷（lěng）卻效率在模具生命期中均保持穩定，確保了模具恒久不變的成形時間，由於其特殊的性質（zhì），更適合特殊環（huán）境的需求。優良的（de）耐腐蝕性（xìng）、鏽蝕性，更（gèng）適合在有腐蝕性的原料、醋酸鹽類等注模原料或必須在潮濕的環境下（xià）工作及存放的模（mó）具。耐磨性強，在使用磨耗較大的注模材料（包括熱固性射出成型模）或要求模具有較長的工作時間，如電子零件、舍棄式的餐刀具、器（qì）皿等（děng）。高光滑度的表（biǎo）麵生（shēng）產光學產品，如照相機（jī）、太陽眼鏡、化學儀器及塑料製品等。
